廣告道閘限位及時控使用說明

作者：bonteng  點擊次數：5051  發布時間：2020-8-3 17:57:07

限位及中間臂的調試說明

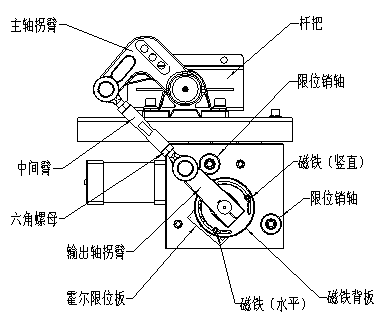

機芯名稱圖

圖一

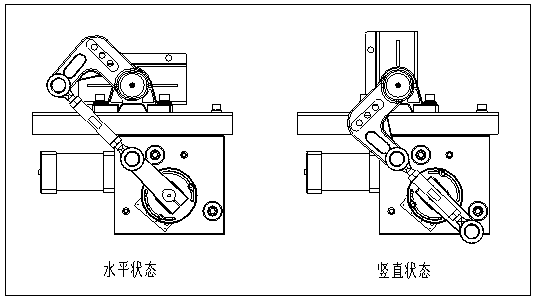

水平及豎直狀態位置圖

圖二

 閘桿的水平和豎直主要由磁鐵背板上的磁鐵位置和中間臂的長短來調整；磁鐵位置控制輸出軸拐臂的旋轉角度，中間臂的長短控制主軸拐臂的旋轉角度。

1.      使用工具：十字螺絲刀    活動扳手

2.      調試方法：

2.1 限位的調試

1）  用十字螺絲刀擰松磁鐵套上的螺絲，適當移動磁鐵的位置。當閘桿水平狀態時（圖3），向前移動磁鐵，閘桿向上轉動；向后移動磁鐵，閘桿向下轉動。當閘桿豎直狀態時（圖4），向前移動磁鐵，閘桿向下轉動；向后移動磁鐵，閘桿向上轉動。

2）  磁鐵的移動范圍不可過大，移動時不可使輸出軸拐臂撞到限位銷軸。

3）  限位板上有指示燈，磁鐵移動指示燈不亮?xí)r，說明超出霍爾的檢測范圍。

4）  磁鐵要固定在合理的位置，盡量使輸出軸拐臂和中間臂保持在一條直線上。

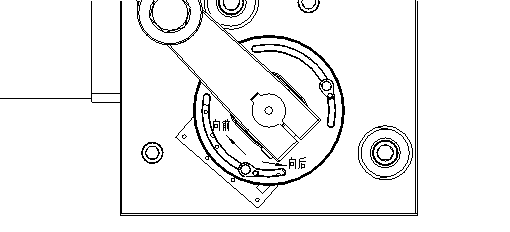

圖三 水平狀態

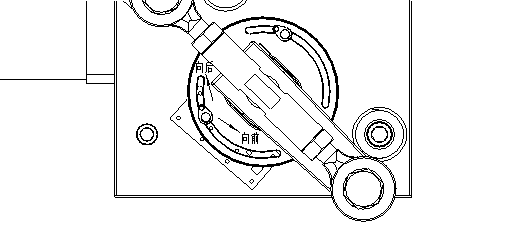

                                                                                                                    圖四  豎直狀態

2.2 中間臂的調試

1）用活動扳手松開中間臂兩端的螺母，方可轉動中間臂。

2）當中間臂變長，閘桿向下轉動；當中間臂變短，閘桿向上轉動。

3）閘桿調到合適位置后，鎖緊中間臂兩端的螺母。

警告：非專業人士請勿進行調試，建議斷電操作！

附件2

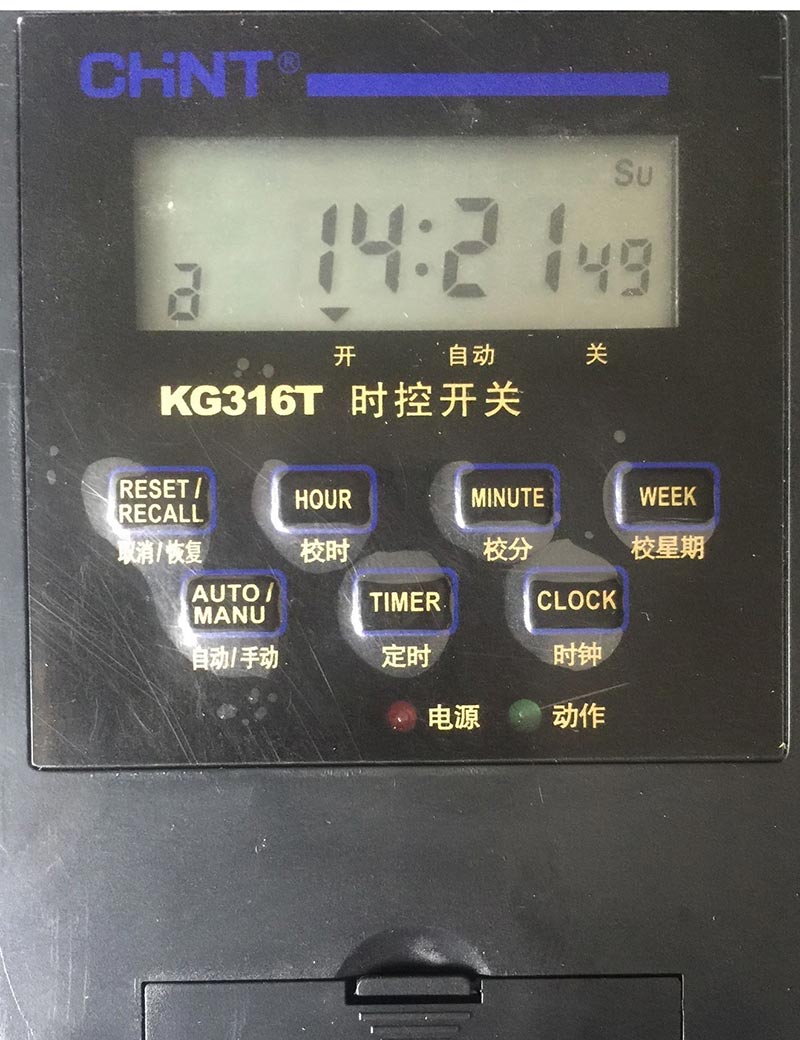

時控開關的使用說明

1．  按“取消/恢復”鍵四次取消鍵盤鎖定功能，液晶顯示屏左下角消失即可。

2．  按“時鐘”鍵一次，然后分別按“校星期”鍵·“校時”鍵和“校分”鍵調整時鐘為當前時間，設置完成后再按“時鐘”鍵確認，液晶顯示屏將顯示當前時間。

3．  按“定時”鍵一次，液晶顯示屏左下方出現“1ON”字樣（表示第一次開啟時間）再按“校星期”鍵，“校時”鍵和“校分”鍵，輸入所需開啟的時間。

4．  再按“定時”鍵一次，液晶顯示屏左下方出現“1OFF”字樣（表示第一次關閉時間）。再按“校星期”鍵，“校時”鍵和“校分”鍵，輸入所需關閉的時間。

5．  繼續按“定時”鍵，顯示屏左下方依次顯示（2ON,2OFF……8ON,8OFF），參考以上步驟設置其余各組的開關時間。如果每天只開，關一次，則必須按“取消/恢復”鍵，將其余各組的時間消除，使顯示屏顯示出“--：--”

6．  定時設置完畢，應按“時鐘”鍵，使液晶顯示屏顯示當前時間，如果不按“時鐘”鍵，時控開關將在30秒后自動轉換到時鐘模式。

7．  接通電源，面板上紅燈亮，開關接通后綠燈亮，輸出端有220V電壓輸出。

8．  按“自動/手動”鍵，可直接開，關電路。要讓開關自動工作時，應先按動此鍵將顯示屏下方的箭頭到“關”位置，然后再將顯示屏下方的箭頭調到“自動”位置，這樣時控開關才能按設定的時間工作，實現自動控制。
